概述

GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）二部份组成。该装置适用于交流50Hz-60Hz，额定工作电压660V及以下的控配电系统。广泛用于发电厂、变电站、工矿企业等电力用户，作为动力配电、无功补偿、电动机控制及照明等配电设备的电能转换分配控制之用。

本开关柜符合国际标准IEC60439、国家标准GB7251-2005《低压成套开关设备和控制设备》等标准。

该装置有下列明显的特点

● 结构紧凑，单元柜最多可装18个1/2单元抽屈或9个1单元抽屉，节省用户投资。

● 结构通用性强，组装灵活，以25mm为模数，各种大小抽出式单元可以任意组合，以满足系统设计要求。

● 垂直母线及出线有良好的绝缘防护，从而保证了柜后维修安全可靠。

● 设计独特的机械锁定机构，有可靠的运行、试验、抽出、隔离四个位置，安全可靠。

● 抽屉推进机构采用轴承滚动，相同规格抽屉互换性强。

● 设计方案组合性强，可自由地组合抽屉式方案和固定分隔式方案。

● 可靠的活门保护系统,保证了柜前维修的安全性。

● 可根据需要选择三极或四极出线。

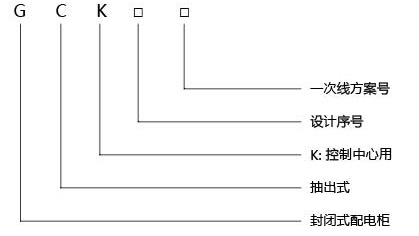

型号含义

主要技术参数

使用条件

● 周围空气温度不高于+40℃，不低于-5℃，并且24h内平均温度不高于+35℃。

● 大气条件，空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%。但应考虑到由于温度变化，有可能会偶然产生湿度的凝露。

● 海拔高度不超过2000m。

● 本装置适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常的工作。

● 应安装在无剧烈震动和冲击以及无腐蚀性物质的场所。

● 如果上述使用条件不能满足时，应由用户和制造厂协商解决。

结构特征

柜体结构

● 开关柜的基本框架为我厂标准CF28形型材，通过8.8级高强度自攻螺钉组合装配式结构，力学性能好。C形型材是以E=25mm为模数安装孔的钢板弯制而成，框架的结构件都经过镀锌或喷塑处理。按一次回路方案变化的需要，加上必要的门，封板，隔板安装支架及母线，功能单元等零部件组合成一台完整的开关柜。

● 框架的外形尺寸和零部件外形尺寸是按模数变化的，因此，本装置的结构件通用性高，适用性强，仅用几种外形尺寸和少量的长度变化，就能满足方案变化的需要。并可满足电缆上进上出、下进下出、上进下出、下进上出的要求。

● 本装置的前后均为开门形式，便于柜后维修，每一柜体分成三个室，即水平母线室(柜顶部)、功能单元室(柜前部)和电缆室(柜后部)，室与室之间用钢板相互隔开，上下小室之间都有带通风孔的金属板隔离，有效防止了由于元件故障引起的飞弧与母线或其它线路短路造成的事故。

功能单元

● 功能单元按用途分：有动力配电中心用功能单元（IP）和电动控制中心用功能单元（MCC）。

● 功能单元按安装方式分：抽屉式配电柜和固定分隔式配电柜。

● 功能单元设计成固定分隔式，功能单元以200mm为基数，以100mm高度为模任意增加。

母线系统

● 本装置的母线系统可分别为三相四线制和三相五线制，L1、L2、L3三相装于柜顶部，N线及PE线装于柜的底部。

● 主母线根据电流的大小可选择单排和双排，我们推荐使用的母排规格为8x80、10×100两种规格。

● PE母线贯穿于整个系统，与柜体可靠接觖形成完整的接地保护系统。
