前言

GCS型低压抽出式开关柜(以下简称装置)是电力工业部、机械工业部以促进我国低压配电行业的技术进步、加速低压配电成套开关设备的更新换代、保护和弘扬我国民族工业为宗旨，于一九九五年委托森源电气有限公司组织两部GCS型低压抽出式开关柜联合设计组(以下简称两部联设组）完成设计和硏制，目前在全国范围内已得到初步肯定和选用。

适用范围

装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。

在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。

装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以做为低压抽出式开关柜的换代产品使用。

装置符合IEC60439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》等标准。

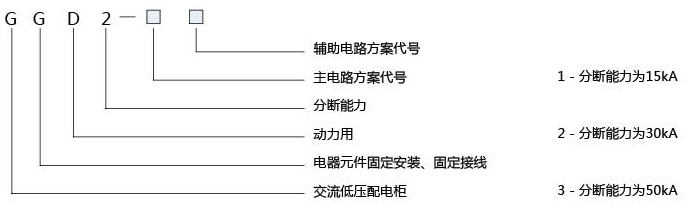

产品型号及含义

使用条件

● 周围空气温度不高于+40℃、不低于-5℃，24h内的平均温度不得高于+35℃。

● 户内安装使用，使用地点的海拔高度不得超过2000m。

● 周围空气相对湿度在最高为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。(例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

● 设备安装时与垂直面的倾斜度不超过5%。

● 设备应安装在无剧烈震动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。

● 用户有特殊要求时可与制造厂协商解决。

电气性能

基本电气参数

主电路方案

GGD柜的主电路设计了129个方案,共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)

其中

GGD1型    49个方案   123个规格

GGD2型    53个方案   107个规格

GGD3型    27个方案   68个规格

主电路方案是征求了广大设计、使用部门的意见选编的。增加了发电厂需要的方案。额定电流增加至3200A，适合2000KVA及以下的配电变压器选用。

此外,为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。

辅助电路方案

GGD柜内有足够的空间安装二次元件，同时还开发研制了专用的LMZ3D型电流互感器以满足发电厂和特殊用户附设继电保护时的需要。

主母线

考虑到价格比和以铝代铜的可行性，额定电流在1500A及以下时采用单铝排母线。额定电流大于1500A时采用双铜排母线。本公司按此规定制造样机并通过型式试验。当然，亦可根据用户的要求将铝母线换成同等载流量的铜母线。

母线的搭接面均采用搪锡工艺处理。

电器元件选择

a.GGD柜主要采用国内已能批量生产的较先进的电器元件，如CW、RMW,HSW、E、MT、CM、RMM、HSM、T、NSX等。

b.HD13BX和HS13BX型旋转操作式刀开关是为满足GGD柜独特结构的需要设计的专用元件，它改变了机构原操作方式，保留了老产品的优点，是一种实用新型的电器元件。

c.如设计部门根据用户需要，选用性能更优良、技术更先进的新型电器元件时，因GGD柜具有良好的安装灵活性，一般不会因更新电器元件造成安装方面的困难。

d.为进一步提高主电路的动稳定能力，设计了GGD柜专用的ZMJ型组合式母线夹和绝绿支撑件。母线夹由高强度、高阻燃型PPO合成材料热塑成型，绝缘强度高，自熄性能好，结枃独特，只需调整积木式间块即可方便地组合成单母线夹或双母线夹。绝缘芠撑是套筒式模压结构，成本低、强度高，解决了老产品爬电距离不够的缺陷。
