前言

GGD型交流低压配电柜，是原能源部以促进我国低压配电行业的技术进步、加速低压配电成套开关设备的更新换代为宗旨。于一九九—年下达的技术进步开发项目。由能源部低压成套开关设备联合设计研制组(简称NLS)完成设计和研制。并于一九九二年十月通过了由能源部主持的部级鉴定。目前在全国范围内已广泛使用。

适用范围

GGD型交流低压配电柜适用于发电厂、发电站、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流至320A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。

GGD型交流低压配电柜符合IEC60439《低压成套开关设备和控制设备》、GB7251《低压成套开关设备和控制设备》等标准。

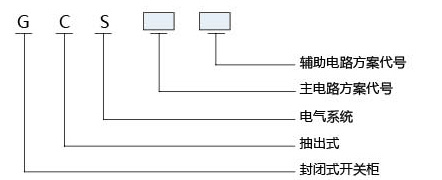

产品型号及含义

使用条件

● 周围空气温度不高于+40℃，不低于-5℃，并且24h内平均温度不高于+35℃，超过时，需根据实际情况降容运行。

● 户内使用，使用地点的海拔高度不得超过2000m。

● 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，例如+20℃时为90%。但应考虑到由于温度的变化有可能会偶然产生凝露的影响。

● 装置安装时与垂直面的倾斜度不超过5%，且整组柜列相对平整（符合GBJ232-82标准)。

● 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

● 用户有特殊要求时，可以与制造厂协商解决。

电气性能

基本电气参数

主电路方案

装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。

主电路方案是征求了广大设计、制造、试验和使用部门的意见而选编的，包括了发电、供用电和其它电力用户的需要，额定工作电流为4000A，适合2500kVA及以下的配电变压器选用。

此外，为适应供用电提高功率因数的需要而设计了电容补偿柜；考虑综合投资的需要而设计了电抗器柜

为提髙母线动热稳定能力和改善接触面的温升，装詈全部采用TMY-T2系列硬铜排，铜排的连接部分必须搪锡，推荐采用全长搪锡，也可选用全长镀银铜母线。

a.水平母线

水平母线置于柜后部母线隔室内，3150A及上为上下双层布置，2500A及以下为单层布置，每相由4条或2条母排组成，大大提高了母线的短路强度。根据需要，水平母排也可装于柜顶，装置水平母线铜排选用如下表：
