适用范围

GBD型低压固定分隔式开关柜适用于石油、化工、冶金、轻纺、发电厂等工矿企业作为三相交流50Hz额定电压600V及以下的低压配电、电动机控制及照明之用。

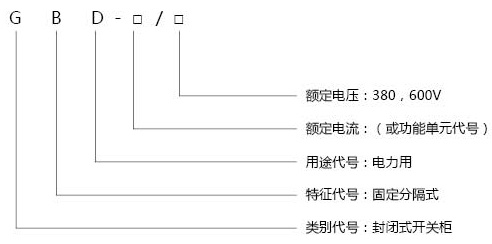

型号含义

使用条件

● 海拔高度不超过2000m。

● 最高环境温度不超过+40℃，最低环境温度不低于-5℃，并且在4小时内平均温度不超过+35℃。

● 空气相对温度在最湿月的月平均最大相对温度为90%（相当于20时）。

● 无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃，包括导电尘埃及没有雨侵袭的地方。

技术参数

柜体结构

技术参数柜体为垂直地面安装自撑式，其骨架是由XH-1Y，XH-2Y薄壁冷弯高频焊接异型材用三维连角组装而成，大大增强柜体强度。零件表面采用镀锌或环氧粉末喷涂工艺，柜体美观，防腐能力强。

进线柜

进线柜柜体分隔成两大部分，柜底和柜后为母线区，柜前为功能单元区，进线方式灵活多样，上下进线皆可。装有框架式断路器的进线柜可配装电子锁连锁：只有当断路器处于分断状态时方可开门检修，操作安全可靠。

馈电柜

不靠墙式

柜体为全封闭式，前后采用开门结构，柜体内部回路与回路之间，回路与母线之间采用钢板分隔，限制了意外事故的蔓延。柜顶装有通风窗囗，柜底采用钢板封闭，并设有透气孔及电缆出线的敲落孔。

柜体分隔成三大部分，柜顶为水平母线室，柜前部分为功能单元，柜后为电缆室，供用户敷设一次电缆，垂直母线也设置在该区域，并用透明阻燃材料隔离安全可靠。

多回路柜体的功能单元小室为左右两排排列，柜后设置零线和保护小母线，使用十分方便。

电器元件固定安装在各小室內，控制接线端子也安装在对应的回路小室内，给维修带来方便。

保护单元小室高度为460mm，560mm，640mm，920mm，1380mm，1840mm六种,宽度为400mm。

用户可参考主回路线路方案选择对应的小室，每台柜最多可装高460mm，宽度为400mm的小室8个。

靠墙式

靠墙式GBD是专为安装、操作空间有限的环境设计的，除具备以上所有各项特点外，同时又确保操作、维修方便，该柜前面开门，柜后用封板封闭。垂直母线区设置在柜的中间部分。左右功能单元的进线采用了新型的进线端子进线，进线方便，安全可靠。该柜虽然缩小体积，可丝毫没有削弱整个柜子的容量和整体性能，是特殊环境用柜的最佳选择。

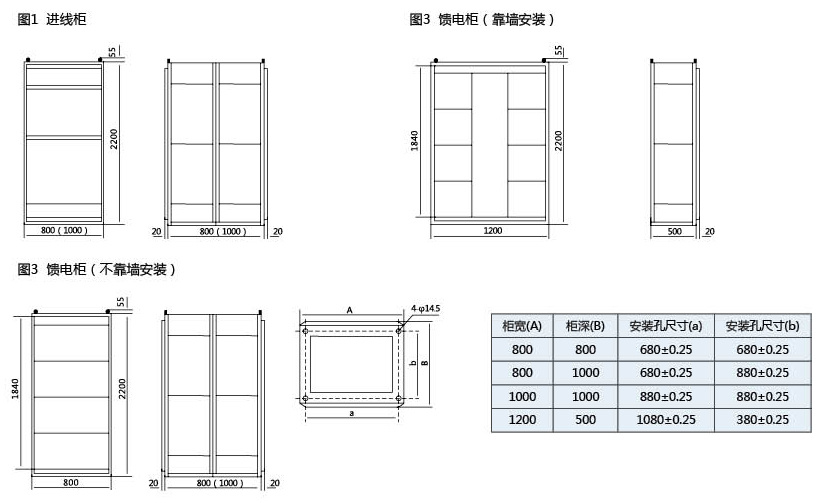

柜体外形尺寸和安装尺寸

进线柜：高2200mm  宽800mm 1000mm  深800mm 1000mm

馈电柜：

a 靠墙式  高2200mm  宽800mm 深800mm1000mm

b 靠墙式  高2200mm  宽1200mm 深500mm

安装使用

用户应根据制造厂提供的柜体脚尺寸预先做好槽钢基础，然后将柜就位，紧固底脚和柜间连接螺栓及安装水平母线，母线的连接必须牢固可靠。

根据进出电缆的数量，用户可在柜底封板上敲开敲落孔，引入电缆。

采用放置隔离开关或塑壳空气开关的回路，开关操作手柄与小室门具有联锁装置，因此一般开关分断后才能开门，而合闸状态时必须用工具解锁开门。

装有热继电器的回路，出厂时均调正在自动复位位置，装有ME断路器的开关柜具有电子门锁联锁，只有当断路器处于分断状态时方可开门检修。

订货须知

用户订货时请提供以下资料

a 产品排列布置图

b 主电器辅助电路原理图

c 产品颜色

d 其他要求

e 公司可根据用户需求，在柜内安装原装进口的世界各大电气公司生产的电器元件及附件，以增加产品的档次

f 公司也可配供母线桥架
