用途

MNS低压抽出式开关柜（简称开关柜）由动力中心柜（PC）和电动机控制中心柜（MCC）二部分组成。适用于交流50-60Hz，额定工作电压660V及以下控配电系统。用于发电厂、变电站、工矿企业等电力用户，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

本开关柜除一般陆用外特殊处理后还可用于海上石油钻采平台和核电站中。本开关柜符合IEC60439、VCE0660第500部分和GB7251-05《低压成套开关设备》国家标准，JBT9661-1999《低压抽出式成套开关设备》行业标准。

产品特点

● 结构紧凑，在较小空间内可容纳较多的功能单元，节省用户投资。

● 能背靠背地排列，同一柜体可自由组合成固定式和抽出式二种型式。

● 结构通用性强，组装灵活，可按工作和环境的不同要求，设计出相应的防护等级。

● 全部选用标准模块,系列标准化,方便工程设计人员选用。

● 设计独特的机械锁定机构，操作灵活方便，勿需特殊复杂工具。

● 大量采用高强度阻燃型工程塑料组件，操作人员人身安全有保障。

● 根据电缆出线方式的不同，可选择电缆侧出线或后出线两种方案。

● 技术性能高，主要参数达到当代国际技术水平。

使用条件

● 大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20%时为90%。应考虑到由于温度变化，有可能会偶然地产生湿度的凝露。

● 海拔高度不超过2000m。

● 本装置适用于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常的条件下应能正常的工作。如果上述使用条件不能满定时，应由用户和制造厂协商解决。

主要技术参数

结构特征

柜体结构

装置的基本框为C型型材组合装置式结构。C型型材以E=25mm为模数安装孔的钢板弯制而成。框架的全部结枃件都经过镀锌处理。按一次回路方案变化需要，加上必要的门、封板、隔板、安装支架以及母线、功能单元等零部件，组装成一台完整的开关柜。柜体基本结构见下图所示。柜体基本尺寸如下表所示。

柜体的分区设计

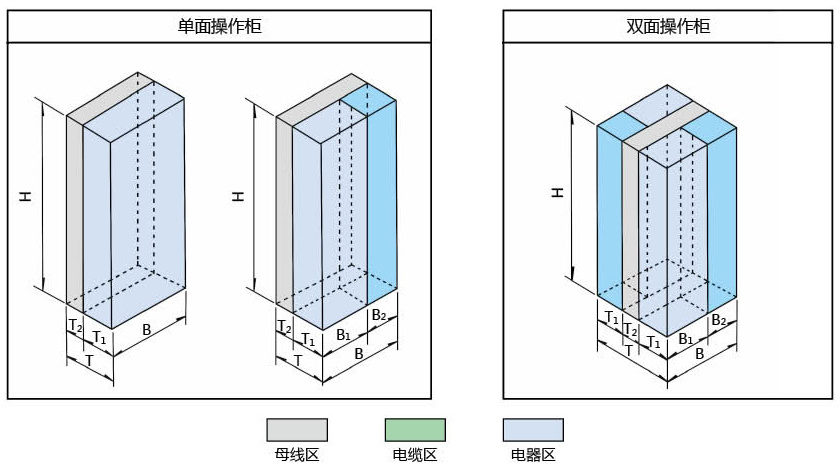

MCC柜根据需要可组成单面操作或双面操作柜，每一柜体又固定分隔成三个小室。即装置小室、母线小室和电缆小室，具体见图。
